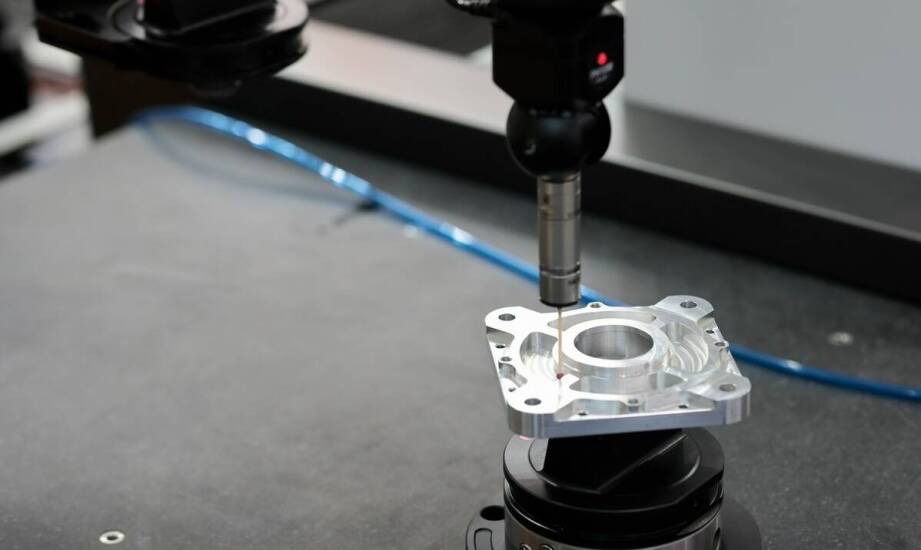

Jak ocenić, czy pomiar otworu po obróbce wymaga przyrządu do średnic wewnętrznych

Po wierceniu, rozwiercaniu lub obróbce wykańczającej pojedynczy odczyt średnicy rzadko ujawnia rzeczywisty stan detalu. Uzyskany otwór nierzadko wykazuje mikroskopijną owalność lub stożkowatość. Takie wady ukryte uniemożliwiają poprawną ocenę gotowości elementu do montażu pasowanego wałka. Suwmiarka z końcówkami wewnętrznymi dostarcza jedynie wyniku orientacyjnego. Narzędzie to nie radzi sobie z precyzyjnym mapowaniem odchyleń geometrycznych rzędu setnych części milimetra. Dlatego w zaawansowanej obróbce skrawaniem weryfikacja wymiaru wymaga zmiany podejścia pomiarowego.

Pasowania i bariery fizyczne w pomiarach wewnętrznych

Rygorystyczne wymagania tolerancji sprawiają, że standardowa kontrola warsztatowa szybko przestaje wystarczać. Dobrym przykładem jest popularne pasowanie H7 dla otworów o średnicy od 30 do 50 milimetrów. Dopuszczalne odchylenie wynosi tam zaledwie od -0,015 do 0 milimetra. Przy pasowaniach jeszcze bardziej precyzyjnych, gdzie tolerancja błędu spada do klasy IT6, wymagane jest narzędzie o rozdzielczości rzędu tysięcznych części milimetra. W takich sytuacjach technologicznych mikrometr wewnętrzny staje się podstawowym wyposażeniem stanowiska kontrolnego.

Fizyczny dostęp do strefy pomiarowej stanowi kolejne wyzwanie dla operatora maszyny. Narzędzia dwupunktowe zazwyczaj dysponują zakresami roboczymi stopniowanymi co 25 milimetrów. Ich standardowa budowa pozwala na bezpieczną pracę do głębokości około 150 milimetrów przy otwartym dostępie od strony czołowej. Jeśli projekt zakłada sprawdzanie kanałów o długości przekraczającej 300 milimetrów, konieczne staje się wykorzystanie specjalnych przedłużek lub średnicówek składanych.

Sama weryfikacja geometrii nie może opierać się na jednym przyłożeniu narzędzia do ścianek. Owalność i stożkowatość wywierconego kanału wymuszają wykonanie serii odczytów krzyżowych. Pomiary pobiera się w odstępach co 90 stopni, wchodząc stopniowo w głąb detalu. Różnica między skrajnymi wynikami przekraczająca 0,005 milimetra jednoznacznie wskazuje na odkształcenie owalne. W rygorystycznej produkcji seryjnej taka anomalia dyskwalifikuje element z dalszego procesu montażowego. Instrumenty trzypunktowe wykonane zgodnie z normą DIN 863-4 znacznie szybciej pozycjonują się w osi, co ułatwia operatorom mapowanie błędów kształtu.

Stan powierzchni otworu a wiarygodność odczytu

Nawet najbardziej zaawansowany instrument metrologiczny zawiedzie, jeśli przygotowanie powierzchni detalu pozostawia wiele do życzenia. Mikroskopijne zadziory pozostawione przez ostrze skrawające zaburzają płaski kontakt kowadełek z materiałem. Podobny problem generuje zbyt wysoka chropowatość wewnętrznych ścianek. Jeśli parametr Ra przekracza wartość 1,6 mikrometra, końcówki pomiarowe opierają się wyłącznie na wierzchołkach nierówności. Takie zjawisko w trakcie kontroli często zawyża lub zaniża końcowy wynik o 0,01 do 0,02 milimetra.

Przed przystąpieniem do właściwej weryfikacji wymiarowej należy bezwzględnie usunąć ostre krawędzie fazownikiem. Równie ważne jest dokładne oczyszczenie kanału z resztek chłodziwa oraz drobnych wiórów, które fałszują wskazania bębna. Czystość strefy styku to fundamentalny warunek zachowania powtarzalności w mechanicznej obróbce metali.

Precyzyjny sprzęt warsztatowy traci swoją referencyjną funkcję bez regularnego nadzoru metrologicznego. Uzyskany wynik ma realne znaczenie dla zakładowego działu jakości tylko wtedy, gdy urządzenie przeszło formalną kontrolę. Wzorcowanie przyrządów zgodnie z wymaganiami normy DIN 863 dopuszcza maksymalny błąd 4 mikrometrów dla zakresu pomiarowego do 25 milimetrów. Właściwy nadzór metrologiczny opiera się na ciągłości procedur kontrolnych. Sosnowiecka spółka Matbor dostarcza zakłacom przemysłowym certyfikowany sprzęt pomiarowy oraz wspiera je w organizacji akredytowanych kalibracji. Dzięki zewnętrznemu nadzorowi laboratorium PCA dział produkcji zyskuje pewność, że weryfikacja detali odpowiada rynkowym standardom.

Dobór metody pomiarowej musi bezpośrednio wynikać z dokumentacji technicznej konkretnego wyrobu. Specjalistyczna kontrola wewnętrzna jest technologicznie uzasadniona w zakładach produkcyjnych pracujących na tolerancjach poniżej klasy IT7. Sprawdza się ona wszędzie tam, gdzie najmniejszy błąd kształtu prowadzi do zatarcia mechanizmu lub braku szczelności całego układu. Z kolei w przypadku szybkich prototypów lub płytkich otworów przelotowych o luzie powyżej 0,05 milimetra, weryfikacja uproszczona pozostaje w pełni akceptowalna. Racjonalne zarządzanie parkiem narzędziowym pozwala uniknąć nadmiernych kosztów kontroli tam, gdzie rygorystyczna precyzja nie decyduje o funkcjonalności elementu.
